Cómo diseñar el cable de pantalla de cristal líquido LCD de grado industrial

Todo el mundo conoce las pantallas LCD de cristal líquido de grado industrial y sus estructuras principales incluyen paneles, retroiluminación, cables e circuitos integrados. ¿Conoces el diseño de cada componente? Al diseñar LCD de grado industrial, cada componente es la clave porque se refiere a la función y la estructura general. Hoy, Kingtech lo llevará a saber a qué detalles se debe prestar atención en el diseño de LCD industrial.

(1) Es necesario agregar la línea de alineación del cable en el marco de hierro de contraluz de la pantalla LCD industrial. Se recomienda que la línea de alineación del cable tenga una cierta posición en un lado, y debe imprimirse en seda en la luz de fondo mediante serigrafía.

(2) Se reservará una cierta distancia de posición entre el cableado y los accesorios de retroiluminación para evitar que la distancia esté demasiado cerca para superponerse entre sí. De manera similar, cuando hay accesorios conectados con accesorios, este problema también debe ser prestado atención.

(3) Muchos clientes tienen que doblar la pantalla LCD y luego enviar. En este momento, el modelo debe doblarse y enviarse. El cable de pantalla de cristal líquido LCD industrial está designado como sustrato no adhesivo para garantizar buenas características de flexión, y requiere chapado en oro sin electricidad.

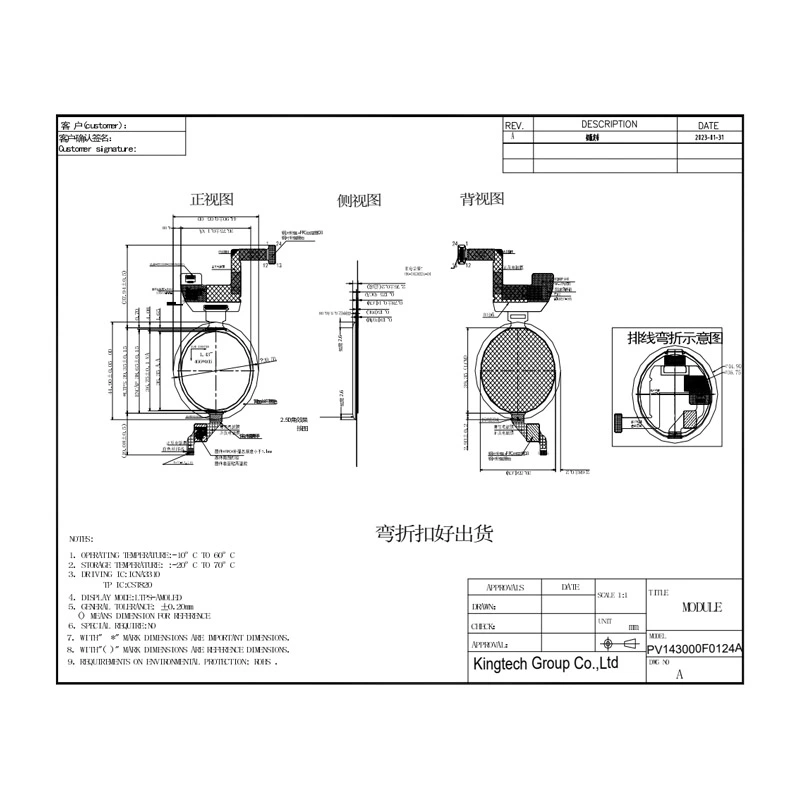

(4) El cable LCD industrial debe doblarse para su envío. Preste atención a la deformación del cable LCD industrial. Si hay un marco de hierro en la parte posterior del cable LCD industrial, el cable LCD industrial debe pegarse con cinta de doble cara. Al mismo tiempo, los dos lados del cable LCD industrial deben pegarse con cinta de doble cara, y no es necesario pegar papel protector amarillo y negro. Sin embargo, si no hay Marco de hierro en la parte posterior del cable LCD industrial, asegúrese de que haya una cierta distancia entre el marco de hierro y el cable LCD industrial, Y añada papel protector amarillo para asegurarse de que el cable LCD industrial no esté deformado.

(5) Se debe prestar especial atención al diseño con una estructura compleja. En la actualidad, hay una alineación de agujero a agujero (agujero en agujero a FPC, columna de posicionamiento de luz de fondo a agujero de alineación en la línea LCD industrial), alineación línea a línea (línea industrial LCD línea de grabado a línea de pantalla de seda), y alineación lateral.

(6) de la pantalla La línea de impresión, el borde de la luz de fondo y la alineación del material auxiliar, y la línea de alineación de plegado inverso de la línea industrial del LCD se requieren en la línea industrial del LCD.

(7) Se proporcionará cinta adhesiva de doble cara en el cable LCD industrial, con el grosor adecuado. Si es demasiado delgado, afectará la flexión del cable LCD industrial y prestará atención a la distancia.

Preste atención a los detalles al diseñar el diseño de la pantalla de cristal líquido LCD industrial. Por ejemplo, Kingtech Group Co., Ltd. es un fabricante que presta atención a los detalles. Consideraremos completamente las características de cada componente y los problemas que se pueden encontrar en la producción, evitaremos los riesgos por adelantado y Reduciremos la tasa de defectos.
